大气环境模拟产品

液晶大气湍流模拟器 1.0

发布时间:2019-09-22

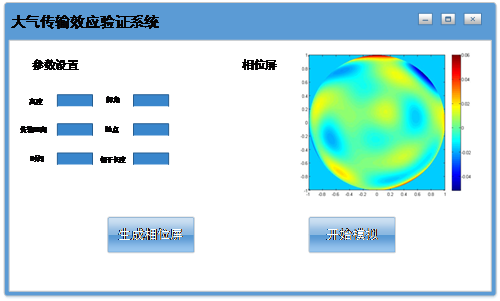

液晶大气湍流模拟器可模拟激光在地球大气环境中传输的主要效应特性,如:光强闪烁、到达角起伏以及光斑漂移等;输入参数可配置,可对海拔高度、仰角、传输距离、时间以及地点等参数进行设置,输出结果可监测、可与理论值比较。可广泛用于各种类型大气信道激光系统的功能验证及性能测试等。

本产品已完成多项关键技术攻关,进入中试阶段,本产品的成功转化,将创造巨大的经济价值和社会价值,为行业发展提供新的增长点。

主要技术指标:

1. 大气折射率结构常数10km: 10-14m-2/3(中强湍流)

                                  1km :   10-12m-2/3(强湍流)

2. 大气折射率结构常数10km:  10-14m-2/3(中强湍流)

                                  1km :   ≥10-12m-2/3(强湍流)

3. 大气相干长度:1-40cm

4. 内尺度: 5mm

5. 外尺度: 25cm

6. 真实信道长度:10-100m

7. Greenwood频率:  150Hz

8. 强度频率范围:30-150Hz

9. 相位频率范围:30-200Hz

10. 有效通光孔径:30cm

11. 横向均匀区域: 25cm

12. 湍流强度误差: 10%

13. 闪烁因子: 0.5

14. 到达角起伏方差:≥ 10 μrad

15. 光束扩展方差:≥ 10 μrad

16. 光束漂移方差:≥ 10 μrad


应用范围:

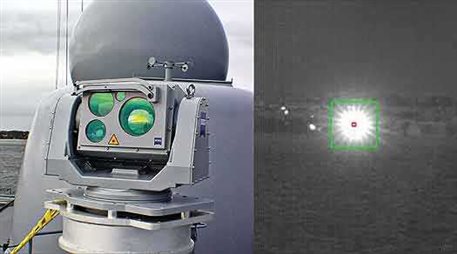

1. 空间激光通信


  https://timgsa.baidu.com/timg?image&quality=80&size=b9999_10000&sec=1526533051682&di=57bfbd466c3ee8bfbd31897fb1040fba&imgtype=0&src=http%3A%2F%2Fimage.tianjimedia.com%2FuploadImages%2F2015%2F364%2F12%2F465L28387E85.jpg

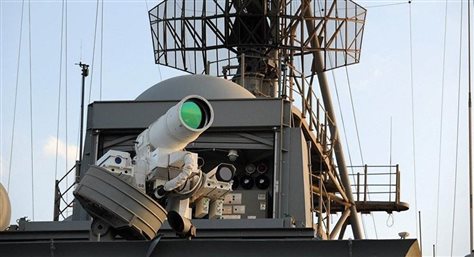

2. 高能激光武器


  https://timgsa.baidu.com/timg?image&quality=80&size=b9999_10000&sec=1526533217037&di=ec8e04575fb14087d930ac9388935dc7&imgtype=0&src=http%3A%2F%2Fsputniknews.cn%2Fimages%2F101849%2F30%2F1018493058.jpg


3. 激光雷达
