大口径紧凑型复合传感器

主要功能：

在极小尺寸范围内集成多个传感器，可检测大口径光束的相位、光束质量、发散角、远/近场能量分布及光强分布。可实现矩形光束波前信息、光束质量评价因子、光瞳/光轴强度分布及尺寸等相关参数的检测。由于矩形光束波前的特殊性，采用勒让德多项式为正交基进行波前复原，为了便于对矩形光束像差成分进行定量分析，构建了塞德尔像差项与各阶勒让德多项式之间的联系，实现了矩形光束波前像差的定量分析，并且针对波前校正系统的实际应用需求，在满足小体积、轻量化需求的前提下，构建了校正-探测共轭面，为波前校正提供保障。采用光束质量β因子，实现矩形光束质量的评定。

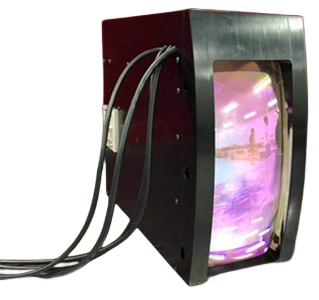

　　 图1 大口径紧凑型复合传感器

主要技术指标：

1. 工作视场：≥±1.5′

2. 波前复原精度：λ/10

3. 有效通光孔径：≥200mm×80mm

4. 光学镜片镀增透膜(@800-1100nm)：透过率T＞99.5%

5. 主缩束装置倍率：11.9倍

6. 整机尺寸：≤250mm（高）×120mm（宽）×300mm（长）

7. 预留远光轴、光瞳探测相机接口

8. 预留H-S相机安装调整接口

9. 内部消光处理，表面抗腐蚀处理

10. 整机重量：约8kg

11. 应用范围：大口径光学系统检测，大口径光束质量分析

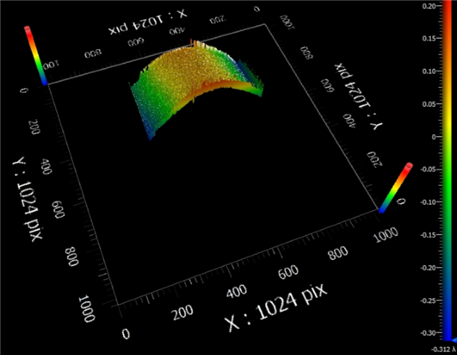

　图2 相位图

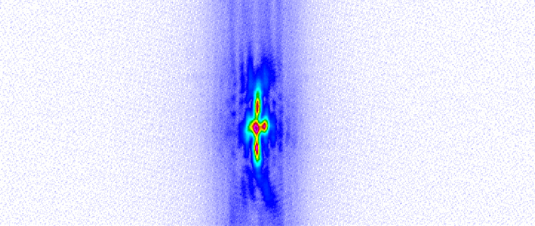

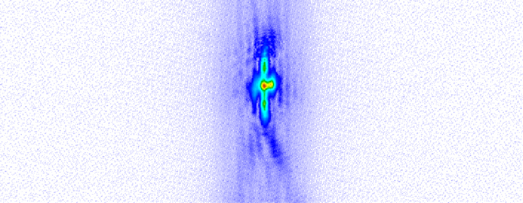

图3 远场光斑图

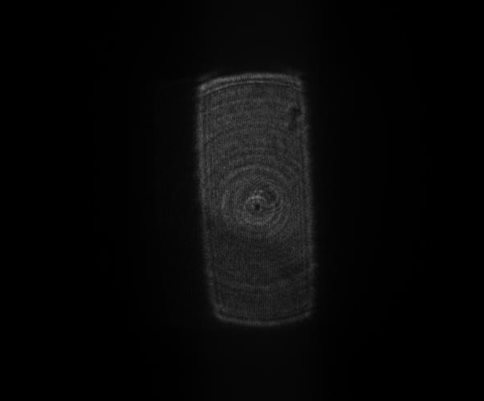

图4 近场光斑图
