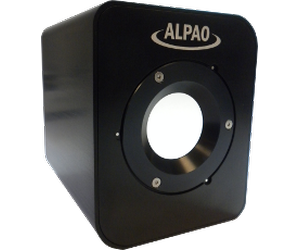

ALPAO高速可变形镜

ALPAO高速可变形镜

ALPAO可变形镜基于电磁原理。波前调制量大、线性度高，调制速度快，ALPAO可变形镜非常适合天文学、视觉科学、显微技术、国防与航天、FSO通信、激光与物理、微电子学等应用。其产品参与的著名应用包括：实施于8.2米口径的Subaru望远镜上的multi-object adaptive optics (MOAO)项目，2014年获诺贝尔奖的Betzig实验室对斑马鱼大脑的成像，和39米E-ELT望远镜等。其中为E-ELT项目提供的一款变形镜达到12000单元！

变形镜，又称变形反射镜（DM），主要运用于各种自适应光学系统之中，主要用于校正波前畸变，它由很多驱动单元组合而成，每个驱动单元都有自己独立的控制器，在外加电压控制下，变形镜的镜面可以产生需要的形变量，从而对波前像差进行调制。变形镜是自适应光学系统中的重要部件之一。

特点优势

1.  调制量大：波前相位调制幅度超过80μm

2.  稳定度高：+/-1% over 30s，<10nm RMS over hours

3.  高动态范围 ：响应时间小于500μs

4.  镀膜质量高： R>97% @500nm- 2.0µm

5.  表面平整：表面粗糙度 <15Å RMS

6.  亚纳米步长精度

7.  低磁滞：磁滞误差小于1%

8.  单通道相位调制幅度>5.0 µm PTV

9.  保护银（或其他高反射率涂层）

10. 工作温度-10~35℃

型号参数

可定制选项

1.  其它镀膜：金膜、铝膜或者高损伤阈值的电介质膜。

2.  更大波前调制量：额外增加50%的波前调制量。

3.  更高波前调制速度：带宽增加100%。

4.  <3nm RMS的闭环面形质量。

5.  与外部设备实现高速同步触发。

6.  更多执行器？ 最多可使用64×64。

7.  大量？ 要求我们的低价OEM DM。

8.  更快或更大的形变量？ 每个参数都可以自定义。

9.  更大的通关孔径？ 索要你的DM。

10. 高稳定性选项？ 用于开环表演。

ALPAO可变形反射镜基于由磁致动器驱动的连续反射面。 它们具有大行程，高动态运动和出色的光学质量，可以满足并超过您对快速准确的波前校正的要求。

ALPAO可变形镜（可变形反射镜）Deformable Mirrors是基于磁致动器对连续反射面进行运动的。具备大变形（高达90微米PV值或倾斜），高动态运动（±10%时的稳定时间低至 400μs），卓越的光学品质（有源最佳平坦 <7nm RMS（<3nm RMS 可选））等特点。ALPAO变形镜可应用于天文学、视觉科学、显微技术、国防与航天、FSO通信、激光与物理、微电子学等应用中。

连续型变形镜附加驱动电子设备的典型特性和优势：

– 几瓦的平均功耗

– 细而灵活的电缆

ALPAO可变形反射镜 (DMs) 具有大行程、高动态运动和出色的光学质量。 ALPAO所生产的DMs可以帮助用户快速进行波前校正的操作，其使用简单便捷且易于封装，方便用户使用。

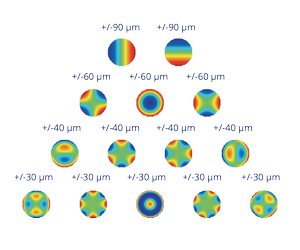

用户可以使用 ALPAO DMs实现高精度的像差调制和塑造波前，包括高阶Zernike 泽尼克模式等功能。大幅度的曲面形变更适用于自适应光学的使用。例如，您可以跳过单独的倾斜镜（天文变形镜），使用大散焦功能进行快速 z 扫描（显微镜检查）或校正大眼睛像差（眼科）。

Alpao变形镜Deformable Mirrors是一款使用电磁驱动器的高速、高线性度和大波前调制量连续反射面变形镜，使其表面产生形变。配合Alpao高速连续反射面变形镜的自适应系统控制算法，其可以极好地满足对高速、波前校正的应用需求。拥有大波前调制量、像差调制、高线性度和可以进行实时波前调制等特点，可变形镜（连续型变形镜）可应用于天文学、视觉科学、显微技术、国防与航天、FSO通信、激光与物理、微电子学等应用中。

相邻的动画展示了我们在膜，线圈，磁铁和弹簧方面的独特技术。 通过在线圈中施加电流，磁体可以上下移动以使膜变形。

法国ALPAO生产的系列变形镜基于电磁原理。由通电音圈控制与镜面薄膜连接的磁体发生运动，进而改变镜面面形。ALPAO在自适应光学领域已累积超过10年经验。其产品参与的著名应用包括：实施于8.2米口径的Subaru望远镜上的multi-object adaptive optics (MOAO)项目，2014年获诺贝尔奖的Betzig实验室对斑马鱼大脑的成像，和39米E-ELT望远镜等。其中为E-ELT项目提供的一款变形镜达到12000单元！

Alpao高速变形镜采用电磁驱动器来使硅薄膜连续反射面发生形变，拥有大波前调制量、高线性度和可以进行实时波前调制等特点，非常适合天文、自由空间激光通信、眼科、多光子荧光显微镜和微电子（下一代半导体设备）等应用。同时，Alpao拥有领先的自适应光学系统控制算法，结合基于EMCCD技术的高灵敏度、高速波前传感器可以实现实时的大气湍流校正

Alpao是一家从法国的格勒诺布尔约瑟夫•傅里叶大学独立出来的公司，其主要致力于开发使用电磁驱动器的高速、高线性度和大波前调制量连续反射面变形镜，其产品广泛用于天文、自由空间激光通信、眼科、多光子荧光显微镜和下一代高端半导体设备等应用，与欧洲南方天文台（ES0）、霍华德·休斯医学研究所（HHMI, Betzig）与罗切斯特大学在天文、多光子荧光显微镜及眼科应用上面取得了异常丰硕的研究成果。

ALPAO DMs高速变形镜基于由磁致动器运动的连续反射表面。ALPAO DMs的建立时间低至 400μs（±10%），超调极低。因此，可变形反射镜提供了极好的校正，因为自适应光学时间误差将会大大减少。与此同时ALPAO DMs可变形镜几乎没有滞后 (<2%)，以及其具备的高线性 (>97%) 和出色的稳定性。ALPAO DMs高速变形镜的直接控制可以提供非常低的残余波前误差。

ALPAO高速连续反射面变形镜可以通过Labview®、Matlab®、C/C++等软件驱动程序 (SDK)，且硬件和软件符合 Microsoft Windows® XP（32 位）、7、8.1、1 0（32/64 位）和许多 Linux®（32/64 位）操作系统。
