图1
图2 图3
主要功能：

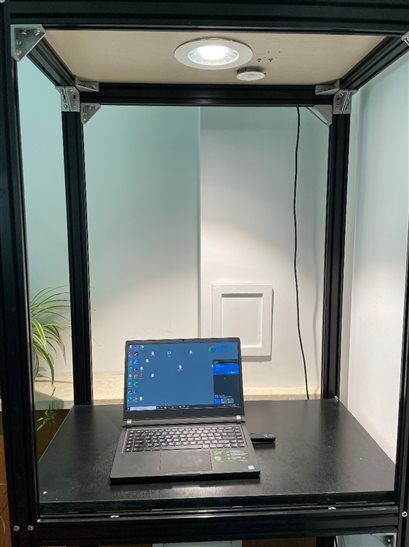

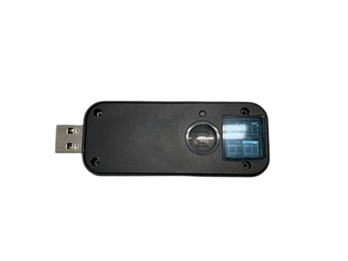

本产品在信号发射端（图2）灯光照射的范围（10m）内提供可达100Mbps的无线通信技术速率的通信服务，主要用以实现手机、电脑等移动装置中的内置及外置无线通信模块，实现高清电影、大文件等无线传输。可见光通信模块如图1所示，为用于手机、平板电脑等移动装置上的无线光网卡，也可以以模块的形式直接集成到移动终端内部。图3为信号接收端，图4为可见光通信模块套件室内光通信应用场景。
图4
核心优势：
1. 无线数据传输，无接触；
2. 高传输速率，可通过波分复用，成倍提高带宽；
3. 无电磁泄露、高电磁干扰下仍能正常工作；安全稳定性高；
4. 成本低廉，对身体无伤害。
应用：
1. 室内光通信；
2. 车灯光通信；
3. 水下通信和医院、核电站等特殊场所的特定通信；
4. 定位系统。
主要技术指标：
路由节点参数：
1. 电源电压： | 27 - 57 VDC |
2. 数据接口： | 100-1000Mbps |
3. 驱动器接口： | 10路快拆连接器 |
4. 电源输入： | 10路快拆连接器 |
5. 待机功耗： | 4W |
6. 最大有效功率： | 8W |
7. 远程管理： | TR-069, SNMP v3 |
8. 状态指示灯提示： | 三色：红、橙、绿 |
9. 尺寸： | 88 x 88 x 20m |
10. 重量： | 200g |
11. 工作温度： | 0 -35°C |
12. 工作湿度： | 20 - 95％ |
用户节点参数：
1. 最小电压： | 2VDC |
2. 最大电压： | 55VDC |
3. 直流最大电流： | 700mA |
4. AP接口： | 10路快拆连接器 |
5. 连接器： | 3路快拆连接器 |
6. 横截面面积： | 0.05 - 1.31mm² |
7. 线规： | 30-16AWG |
8. 待机功耗： | 4W（不包括灯） |
9. 最大有效功率： | 4.2W |
10. 尺寸： | 74 x 55 x 32m |
11. 重量： | 124g |
12. 工作温度： | 0 -35°C |
13. 工作湿度： | 20 - 95％ |
